PT4107--AC 110V/220V LED Driver&AC 110/220V LED daylight lamp(LED日光灯)Solution(Micro Bridge微桥)

Micro Bridge

PT4107--Universal High Brightness LED Driver

>>> Home > Product > CRpowtech> PT4107

PT4107是一款适用于极宽交流和直流电压输入范围的高光LED驱动控制器。 PT4107针对高功率LED照明,输入电压既可为传统的110V/220V交流电压又可为18V以上到数百伏直流电压的PWM恒流控制器。它以独特的电路结构,采用峰值电流检测为大功率LED提供恒定的供电电流。另外,PT4107还为使用者提供良好的调光措施(SW1：5K的可调电位器),并为系统提供了安全可靠的过流过温保护,提高了整个系统的可靠性。整体供电效率可达80％以上,每个PT4107可以驱动30串多并的LED组合,达到了高效低成本的驱动要求。是建筑物外观照明、景观照明、标识与指示性照明、室内空间展示照明、娱乐场所及舞台照明等LED照明的最佳选择。
特点Features: ﹡>90% efficiency ﹡Wide input range from 18V to 450V ﹡Suitable for constant-current LED driver ﹡Applications from a few mA to more than 1A Output ﹡LED string from one to hundreds of diodes ﹡PWM Low-Frequency Dimming via Enable pin ﹡Linear Dimming via LD pin ﹡Frequency jittering for better EMI performance ﹡Programmable Over temp Protection (OTP) 应用Applications: ﹡DC/DC or AC/DC LED Driver applications ﹡RGB Backlighting LED Driver ﹡General purpose constant current source ﹡Signage and Decorative LED lighting ﹡Automotive Chargers	﹡PT4107 Applicarion Note:
	>>> PT4107 Data Sheet:
	>>> PT4107 参数计算和元器件选择:
	>>> PT4107 Bom List:

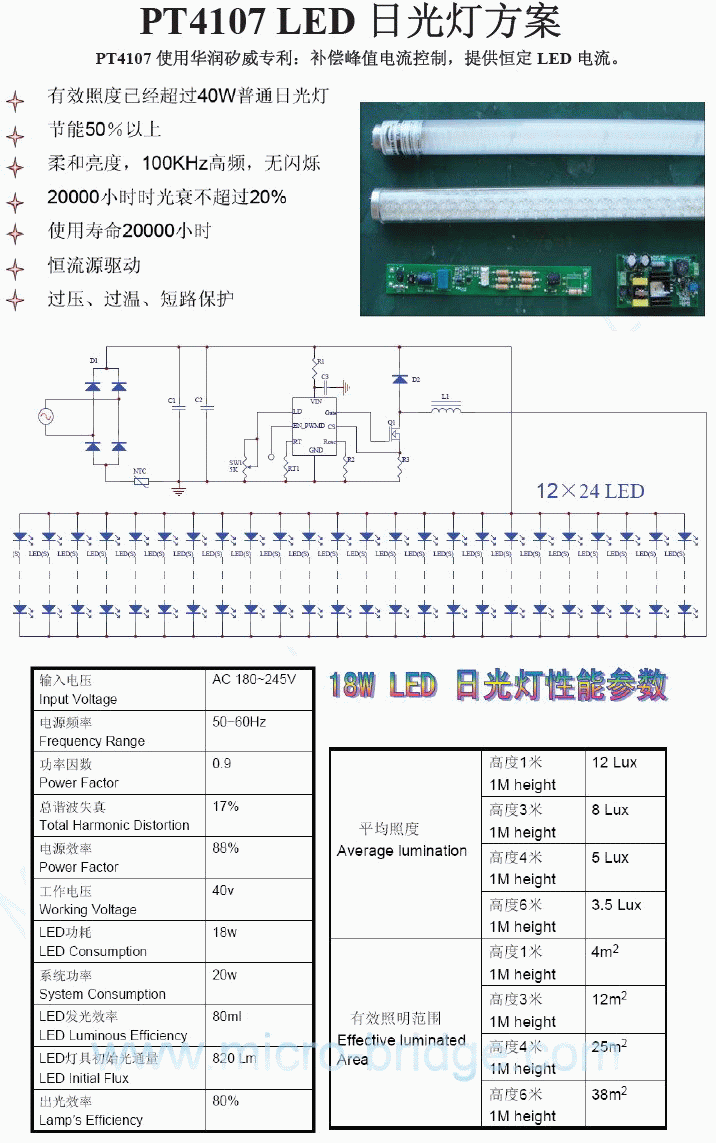

	>>> PT4107 18W日光灯方案:
	>>> PT4107 18W日光灯方案PCB文档(Protel 2004):
	>>> PT4107 日光灯应用方案:
	>>> PT4107 提高大功率LED驱动电路的效率方案:
	>>> PT4107 无源功率因数校正18W日光灯恒流源方案:
	>>> PT4107 用于隔离式LED驱动方案:
	>>> PT4107 完整资料(full data)下载:

	>>> PT4107 样品申请及技术支持 >>>
