当前位置:首页>>产品动态>> 微桥提供5V1A移动电源整体方案   双击自动滚屏
发布者:微桥 发布时间:2012/8/1 阅读:13525次    关键字: 移动电源
微桥提供5V1A移动电源整体方案


微桥提供5V1A移动电源整体方案

(包含原理图,PCB文档,Demo板,主要元器件)  可提供客户直接量产

方案介绍如下:适合单节锂电池输出5V1A的移动电源方案,恒流恒压输出,完善的锂电保护功能,

低待机功耗,输出完全关断,热保护,软启动,4段式电量显示,充电放电状态指示,LED手电筒功能。。。

微桥提供的主要元件如下:
1.升压IC:FP6291 SOT23-6
2.锂电充电:FP8102 ESOP-8 EMC5755 TDFN-6
3.锂电保护(内置MOS):MT1430 SOT23-5
4.负载开关(选配):MT9711 SOT23-5
5.电压参考:AX431,SP431 SOT-23
6.二极管:MBR240S SOD-123
7.单片机及应用程序 SOP-8   单片机输出状态如下:
  正常充电,跑马灯模式
  充电结束,4个LED同时闪烁
  电池电压低于3V,关闭负载,LED1闪烁
  充电且同时输出,跑马灯模式
  4段式放电按键电量显示,0~100%电量

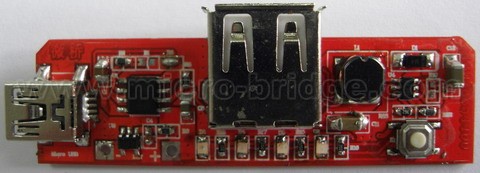

5V1A移动电源PCB-微桥
