EUP8202-PWM交换式锂电池充电控制器

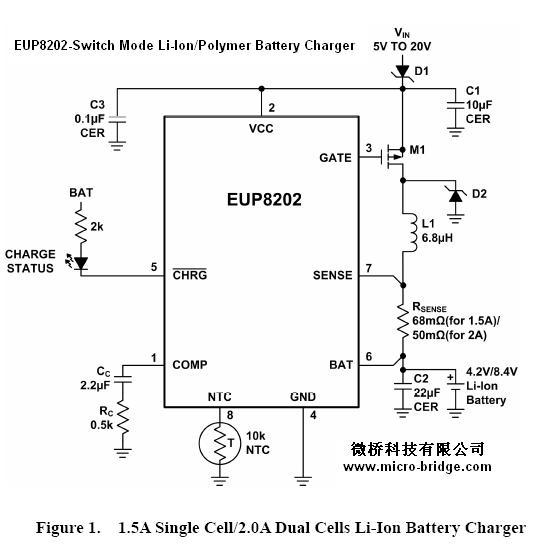

EUP8202-PWM交换式锂电池充电控制器 DataSheet

概述
    EUP8202是一款使用电流模式PWM操作降压交换式架构的恒定电流,恒定电压的锂离子电池充电器,其工作频率为恒定的500kHz。可提供单节(4.2V)或双节(8.4AV)锂离子电池充电。
它设定包含涓流,恒流与恒压三个阶段充电,使用外部侦测电阻进行±10%精度的充电电流调节,其内部使用分压电路与精准的参考电压进行每节电池4.2V±1%精度的充电终止电压控制。内部比较电路进行充电终止条件检测,当充电电流小于EOC(end-of-charge)或者内部定时器计时终止都将停止充电循环。EUP8202将检测单节电池电压是否小于4.05V来判断是否自动重置充电循环。当直流输入电源移除时,EUP8202自动进入休眠模式以减少电池端的供电电流。
EUP8202提供SOP-8与TDFN-10封装。

特点
•  宽输入电压范围:
    4.7V to 20V – 4.2 Version
    8.9V to 20V – 8.4AVersion
•  固定500kHz开关频率
•  充电电流终止指示输出
•  三小时的安全充电止计时
•  ±1%恒压充电精度
•  ±10%恒流充电精度
•  低于10uA的电池反相供电电流
•  自动电池重置充电
•  低功耗休眠模式
•  电池温度检测
•  提供SOP-8与TDFN-10封装
•  符合RoHS规范及Pb-Free

应用
•  小型笔记本电脑
•  便携式DVD播放器
•  掌上型设备
