PT4115--30V,1.2A High Brightness LED Driver


PT4115--30V,1.2A High Brightness LED Driver
>>> Home > Product > CRpowtech> PT4115
        PT4115--输入电压范围8-30V,输出LED 电流1.2A,。
        PT4115 使用非常容易,只需要一个输入电容、一个电感、一个二极管和一个采样电阻四个外部元器件。
        PT4115 可以驱动多达7 个串联的LED,提供从1W~28W 以上的输出功率,效率高达97%。由于外部电流检测电阻的压降仅为100mV,以及内部0.4Ω的导通电阻,降低了芯片和系统的功耗,大幅提升了LED 照明系统的效率,达到省电的效果。同时PT4115 输出LED 的电流精度达±5%。为了方便用户有效的调光,PT4115 可以接受PWM 和模拟调光,特别需要指出的,PT4115 极为快速的电流响应时间使得在100Hz PWM 调光时的调光比高达5000:1(0.02%-100%)。
特点Features:
﹡Simple low parts count
﹡Wide input voltage range: 8V to 30V
﹡Up to 1.2A output current Single pin on/off and brightness control using DC voltage or PWM
﹡Up to 1MHz switching frequency
﹡Typical 5% output current accuracy
﹡Inherent open-circuit LED protection
﹡High efficiency (up to 97%)
﹡High-Side Current Sense
﹡Hysteretic Control: No Compensatio
﹡Adjustable Constant LED Current
应用Applications:
﹡Low voltage halogen replacement LEDs(低压LED射灯代替卤素灯)
﹡ Automotive lighting(车载LED灯)
﹡Low voltage industrial lighting(低压工业照明)
﹡LED back-up lighting(LED备用灯)
﹡Illuminated signs(灯饰)
﹡SELV lighting(安全电压照明)
﹡LCD TV backlighting(液晶电视背光)
>>> PT4115 中文规格书:       >>> PT4115 Data Sheet:
>>> PT4115 Application_Notes for MR-16:
>>> PT4115 for MR-16 PCB document:
>>> PT4115 样品/演示板申请(sample&demo request) >>>

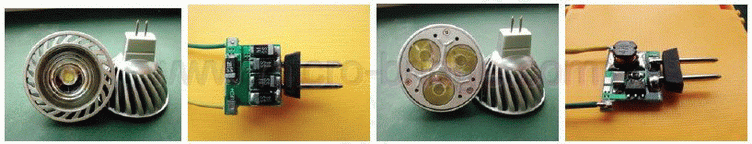

微桥提供基于PT4115的MR-16 LED 1W&3W 电路板,主要参数如下:可按客户要求定制不同规格MR-16杯灯,射灯,请联络我们 >>>
