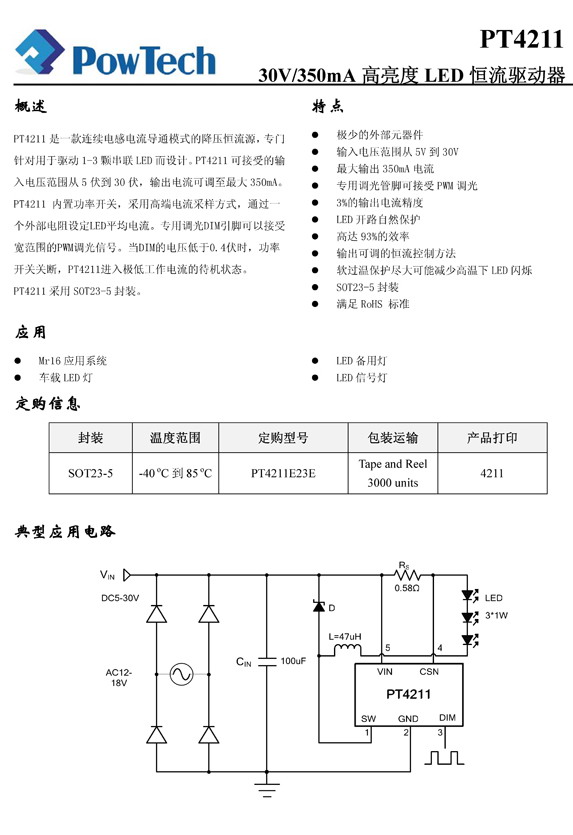

PT4211-30V/350mA高亮度LED恒流驱动器


PT4211-30V/350mA高亮度LED恒流驱动器 PDF文档下载

    概述
    PT4211是一款连续电感电流导通模式的降压恒流源,专门针对用于驱动1-3颗串联LED而设计。PT4211可接受的输入电压范围从5伏到30伏,输出电流可调至最大350mA。

    PT4211 内置功率开关,采用高端电流采样方式,通过一个外部电阻设定LED平均电流。专用调光DIM引脚可以接受宽范围的PWM调光信号。当DIM的电压低于0.4伏时,功率开关关断,PT4211进入极低工作电流的待机状态。

    PT4211采用SOT23-5封装。

    关键特性
  • 极少的外部元器件
  • 输入电压范围从5V到30V
  • 最大输出350mA电流
  • 专用调光管脚可接受PWM调光
  • 3%的输出电流精度
  • LED开路自然保护
  • 高达93%的效率
  • 输出可调的恒流控制方法
  • 软过温保护尽大可能减少高温下LED闪烁
  • SOT23-5封装

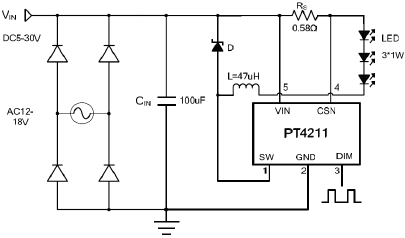

典型应用电路
