微桥提供5V1A移动电源整体方案V2.0版

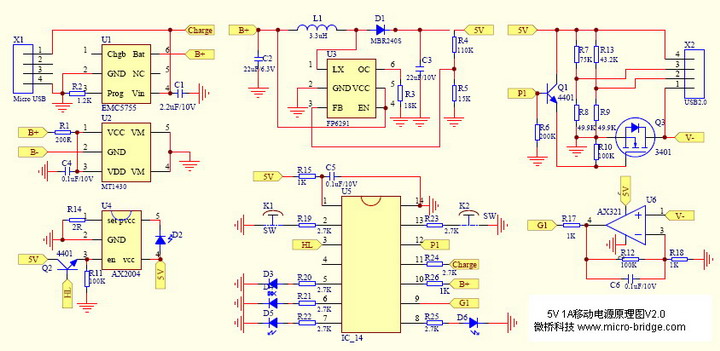

微桥提供5V1A移动电源整体方案V2.0板(包含原理图,PCB文档,Demo板,主要元器件)  参考原理图


方案介绍如下:适合单节锂电池输出5V1A的移动电源方案,恒流恒压输出,完善的锂电保护功能,低待机功耗,输出完全关断,热保护,软启动,4段式电量显示,充电放电状态指示,LED手电筒功能。。。

微桥提供的主要元件如下:
1.升压IC:FP6291 SOT23-6
2.锂电充电:EMC5755 TDFN-6
3.锂电保护(内置MOS):MT1430 SOT23-5
4.P-MOS:SPP3401 SOT-23
5.运算放大器:AX321 TSOT23-5
6.LED驱动(LED手电筒及闪光 电流20~650mA可调):AX2004 SOT89-5
7.单片机及应用程序 TSOP-16 (台湾松瀚):
  单片机输出状态如下:
  正常充电,跑马灯模式
  充电结束,4个LED同时闪烁
  电池电压低于3V,关闭负载,LED1闪烁
  充电且同时输出,跑马灯模式
  4段式放电按键电量显示,0~100%电量

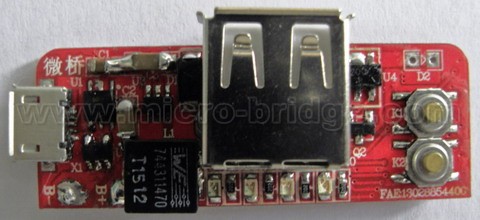

5V1A移动电源PCB-微桥
