EUP2477-6A峰值电流,同步升压型DC-DC变换器

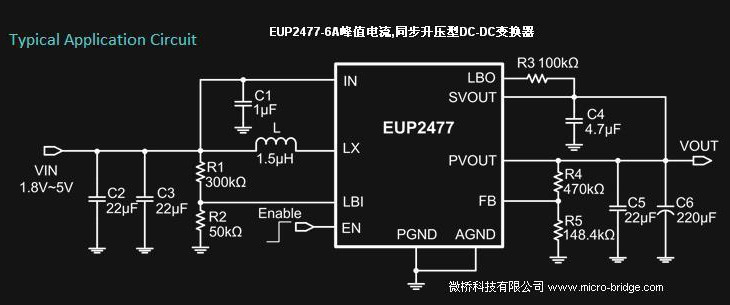

EUP2477-6A峰值电流,同步升压型DC-DC变换器 DataSheet

概述

EUP2477是一款电流模式的同步升压转换器,在其内部集成软启动、过流和过温等保护功能。输入电压可低至1.8V,电感峰值电流高达6A。在关断模式下,该转换器能实现输入、输出完全断开,负载电流为零。内部集成NMOS主开关管以及PMOS同步续流管,极大的提高了峰值效率。500KHz的工作频率允许使用更小的外围器件,从而节约板上空间。内部补偿和软启动功能更进一步减少外围器件并限制启动时的输出电流及输出电压过冲。

EUP2477采用2mm×2mm TQFN-10封装。

特点

  • •输入电压范围:1.8V~5.0V
  • •可调节的输出电压范围:2.5V~5.5V
  • •固定500kHz开关频率
  • •6A峰值电流限制
  • •关断模式下,输出电压真关断
  • •输入电压欠压保护
  • •输出电压过压保护
  • •输入电池电压检测
  • •过温关断
  • •低导通电阻(主开关管/同步管): 25/45mohm
  • •2mm×2mm TQFN-10封装
  • •符合RoHS规范及Lead(Pb)-Free
  • Halogen-Free

应用

  • •单芯或双芯锂电池供电的MP3播放器,PDAs以及其它便携设备
