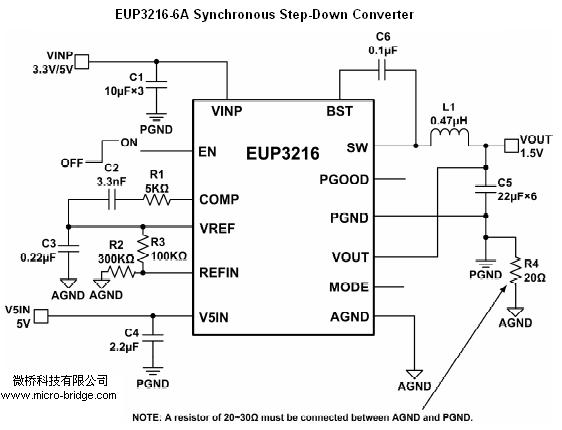

EUP3216-6A同步降压型转换器


EUP3216-6A同步降压型转换器 DataSheet

概述

      EUP3216是一款自适应导通时间、谷值电流模、同步降压型DC-DC转换器,可提供高达6A的负载电流。EUP3216可以在输入电压3.3V~5.5V的范围内提供0.6V~2V的可调节输出电压。芯片内部集成同步开关管,提高转换效率,并且不需要外接肖特基二极管。EUP3216可设置为三种不同的开关频率,并可外强制为PWM连续模式或脉冲跳跃模式。

      EUP3216集成内部软启动、输出软放电、电源正常指示、外部使能和开关自举功能,同时支持输出电压下降模式和外部跟踪模式。短路保护和过温保护机制提高系统的可靠性。通过外设MODE引脚可以选择工作模式及频率。

      EUP3216采用裸露底盘TQFN-20封装。

特点

  • • 输入电压范围:3.3V至5.5V
  • • 标准外围器件最少
  • • 6A输出电流
  • • 低导通电阻(主开关管/同步管):35/35mohm
  • • 0.8M~1.2MHz的可选择开关频率
  • • PWM模式或脉冲跳跃模式
  • • 集成完整的保护功能
  • • 良好的线性和负载瞬态响应
  • • 内置软启动时间:1.6ms
  • • 输出电压范围:0.6V至2V
  • • 裸露底盘的4mm×4mm TQFN-20封装
  • • 符合RoHS规范及Pb-Free
  • Halogen-Free

应用

  • • 3.3V至5V供电电源
  • • 高性能的DSP、FPGA、ASIC及微处理器
  • • 基站、电信和网络设备供电电源
  • • 笔记本电脑和超级本
